污水廠尾水通過進水管進入過濾器底部，經布水器均勻布水后自上而下通過濾料層。在此過程中，尾水被過濾，去除了水中的污染物。同時石英砂濾料中污染物的含量增加，并且下層濾料層的污染物程度比上層濾料要高。此時打開位于過濾器中央的空氣提升泵，將下層的石英砂濾料提至過濾器頂部的洗沙器中進行清洗。濾砂清洗后返回濾床，同時將清洗所產生的污染物外排。
石英砂濾料在提升泵的作用下呈自上而下的運動，對尾水起攪拌作用。過濾器內濾料能夠及時得到清潔，抗污染物負荷沖擊能力強。石英砂過濾器特殊的內部結構及其自身運行特點，使得混凝、澄清、過濾在同一個池體內可全部完成。
石英砂過濾器的技術特點：
(1)石英砂濾料層較厚，濾池較深，土建費用較高。
(2)過濾效率較高，過濾效果較好，無需停機反沖洗，運行費用低。
(3)水頭損失較高，一般需要設置二次提升泵房，增加了運行費用。
(4)活性砂過濾器可根據水量變化靈活增加或減少過濾器數量，主要適應于小規模的污水處理廠。
        活性砂過濾器是一種集絮凝、澄清、過濾為一體的連續過濾設備，廣泛應用于飲用水、工業用水、污水深度處理及中水回用處理領域。系統采用升流式流動床過濾原理和單一均質濾料，過濾與洗砂同時進行，能夠24小時連續自動運行，巧妙的提砂和洗砂結構代替了傳統大功率反沖洗系統，能耗極低。
         因此，進行城鎮污水處理廠提標改造是水環境保護的要求，也是國家提出的節能減排的要求。
石英砂濾料是采用天然石英礦為原料，經破碎，水洗精篩等加工而成，是水處理行業中使用最廣泛、量最大的凈水材料，無雜質，抗壓耐磨，機械強度高，化學性能穩定，截污能力強，效益高、使用周期長，適用于單層、雙層過濾池、過濾器和離子交換器中，各項指標均達到（CJ/T43-2005）標準。
石英砂濾料：主要用在污水處理中，用三五年都沒問題，只要防止石英砂流失就行，被污染了不要緊，因?yàn)槲鬯�處理中，污泥可以進行好氧或者厭氧呼吸，將污水中的污染物降解。
常用規格：0.5-1.0mm、0.6-1.2mm、1-2mm、2-4mm、4-8mm、8-16mm、16-32mm。
      針對黑臭水體,采用BAF和石英砂濾池的組合,開發處理黑臭水體的一體化設備。將BAF/石英砂濾池一體化設備與傳統BAF系統進行平行試驗,在不同水力負荷與氣水比條件下比較2個系統COD、NH_3-N、濁度和TN的去除效果,以探究一體化設備的優勢及其最佳運行參數。試驗結果表明:BAF/石英砂濾池一體化設備用于處理黑臭水體時,在濾料總高度相同的條件下,對COD、TN以及濁度去除率比傳統BAF分別增加了6,5,7百分點,反沖洗周期比傳統BAF延長了2 d。當水力負荷為2. 56 m~3/(m~2·h)時,BAF/石英砂濾池一體化設備對COD、NH_3-N、TN以及濁度平均去除率分別為65. 09%、75. 70%、50. 84%和89. 42%;在氣水比分別為1. 5∶1、1. 0∶1和0. 5∶1的變化過程中,2個系統對COD和NH_3-N去除率逐漸降低,對濁度去除率影響不大,而對TN去除率顯著提高。綜合各項污染物指標,BAF/石英砂濾池一體化設備的最佳氣水比為0. 5∶1,該設備可用于截流式合流制溢流混合污水處理及黑臭水體的旁站處理或循環處理。
工作原理：
濾池工作原理概述如下:

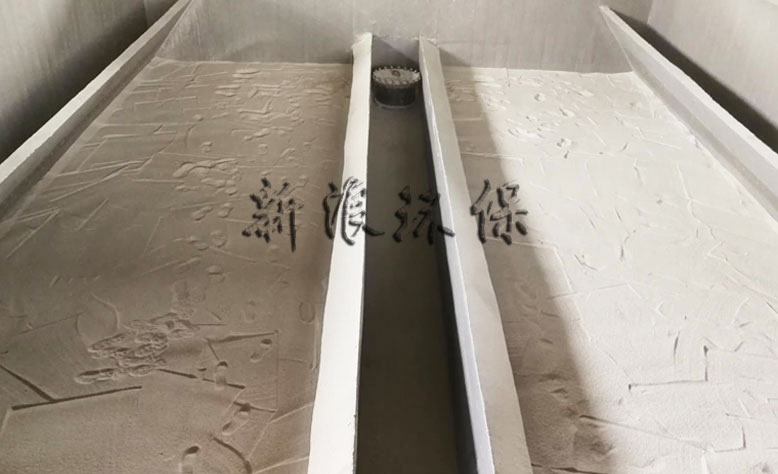

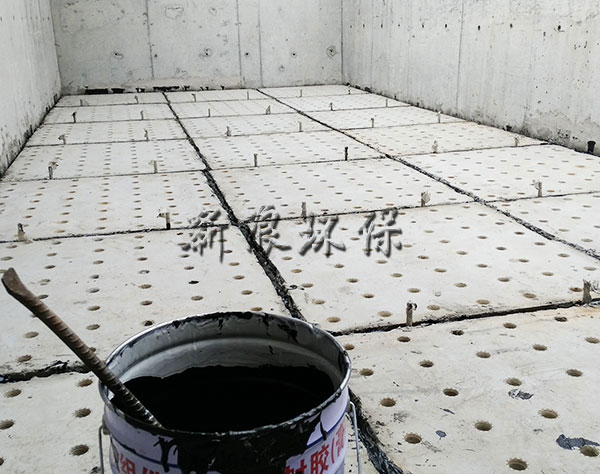

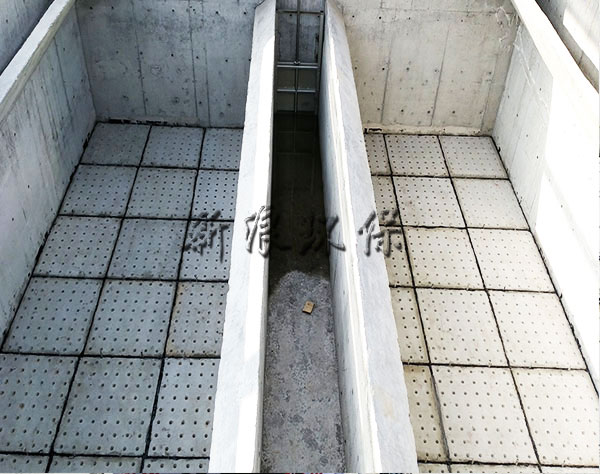

     濾池閑置期,石英砂在自身重力作用下,處于壓實狀態。運行初期,原水首先從進水閥進入配水渠,然后沿配水槽跌落經石英砂過濾后由濾池底部的清水管引至清水池。隨著運行時間的延長,石英砂截留雜質越來越多,濾層阻力不斷增大,濾池水位逐漸上升,當濾池水位上升到一定高度后,濾池過濾效果明顯下降,此時需對濾池進行反沖洗。反沖洗時,開反沖洗水泵和濾池底部的反沖洗水閥,反洗水逆流而上,待石英砂充分膨化后,開鼓風機,待風機工作穩定后,打開進氣閥反沖洗水排水閥門,對濾料進行氣、水反沖, 5~ 8min后,關閉進氣閥和鼓風機,僅對濾料進行水反沖, 2~4min后, 沖洗結束,關閉沖洗水泵、反沖洗水閥,打開原水進水閥,進行表面掃洗, 1 ~ 4min后,掃洗結束,關閉反沖洗水排水閥門,打開清水閥,濾池進入下-周期的工作。

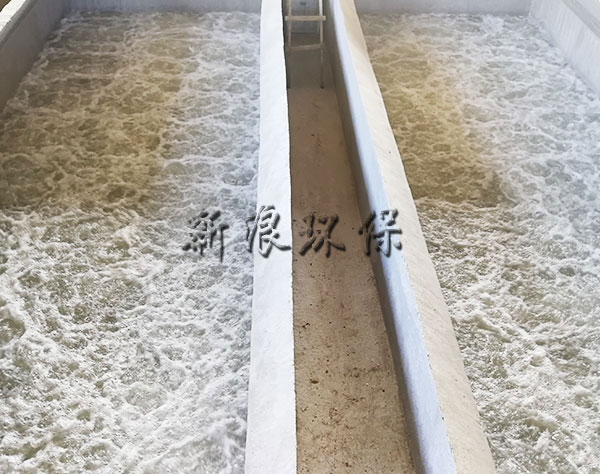

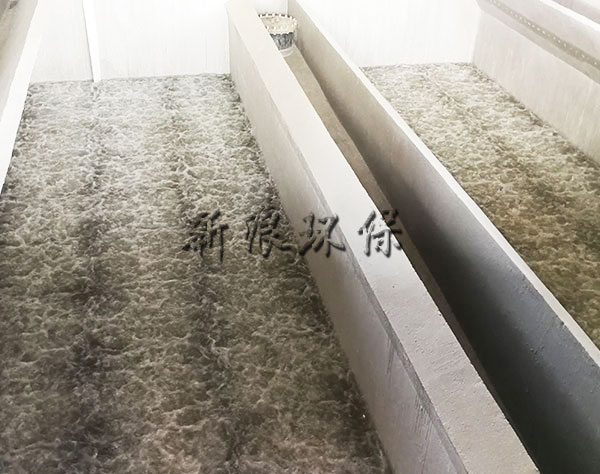

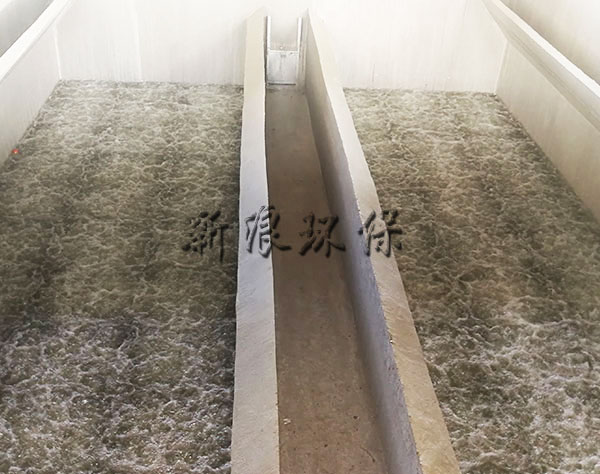

    反沖洗時,石英砂濾料在重力和水流作用下處于膨化狀態,反洗下來的泥水進排水槽(進水時為配水槽)，由反沖洗水排水閥[ ]將反沖洗水排走。反沖洗結束后,石英砂濾料在重力作用下沉降壓實,形成上稀下密的過濾層,更有利于雜質的截留。

本工程設計反沖洗強度如下:

氣水反沖,氣沖: 55m3/m2/h ;水沖: 10m3/m2/h ;
單水沖: 17m3/m2/h ;
精制石英砂濾料的理化分析：

分析項目	鑒定數據	分析項目	鑒定數據	分析項目	鑒定數據
SiO2含量	99.3%	容重	1.75t/m3	鹽酸可溶率	0.4%
莫氏硬度	7	磨損率	0.3%	耐酸度	耐強酸
沸點	2550℃	破碎率	0.35%	耐堿度	耐堿性能良好
溶點	1750℃	灰粉率	0.25%	Zn含量	0.005%
比重	2.65	空隙率	43%	其它金屬含量	不超過國家飲用水標準
